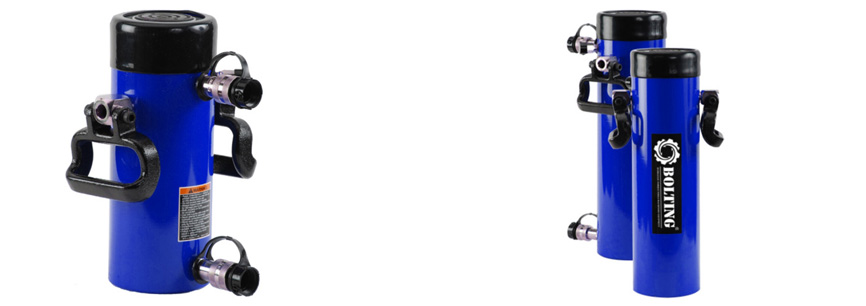

通用型液壓千斤頂（雙作用）

相關介紹

RR系列雙作用油缸能在惡劣的環境下勝任工作，適合長周期的工業應用場合；

雙動設計，適用于推力及拉力之應用；

外環螺紋、柱塞螺紋和底部安裝孔便于安裝（對大部分型號）；

主軸鍍鎳處理，烤漆表面使耐腐蝕能力更強；

可拆卸的鞍座，工作中可保護柱塞；

內部安全閥防止意外過載；

防塵圈減少污染，延長液壓油缸使用壽命；

型號	能力（tons）		使用油量（cm3）	行程（mm）	本高（mm）	外徑（mm）	內徑（mm）	主軸直徑（mm）	油缸外牙（in）	外牙長度（mm）	重量（kg）
型號	推	拉	使用油量（cm3）	行程（mm）	本高（mm）	外徑（mm）	內徑（mm）	主軸直徑（mm）	油缸外牙（in）	外牙長度（mm）	重量（kg）
RR-1010	10	3.3	368	254	409	73	42.9	34.9	2-1/4″	26	12
RR-1012	10	3.3	442	305	457	73	42.9	34.9	2-1/4″	26	14
RR-308	30	5.3	879	209	387	101	73.2	54.1	3-5/16″	49	18
RR-3014	30	5.3	1549	368	549	101	73.2	54.1	3-5/16″	49	29
RR-506	50	10	1111	156	331	127	95.2	79.5	5″	44	30
RR-5013			2378	334	509	127	95.2	79.5	5″	44	52
RR-5020			3638	511	733	127	95.2	79.5	5″	44	68
RR-756	75	16	1601	156	347	146	114.3	95.2	5-3/4″	38	41
RR-7513	75	16	3417	333	525	146	114.3	95.2	5-3/4″	38	68
RR-1006	100	43	2238	168	357	177	130.3	95.2	6-7/8″	50	61
RR-10013			4439	333	524	177	130.3	95.2	6-7/8″	50	93
RR-10018			6132	460	687	177	130.3	95.2	6-7/8″	50	117
RR-1502	150	67	1129	57	196	203	158.8	114.3	8″	55	49
RR-1506			3090	156	385	203	158.8	114.3	8″	55	93
RR-15013			6597	333	582	203	158.8	114.3	8″	55	124
RR-15032			16145	815	1116	203	158.8	114.3	8″	55	238
RR-2006	200	102	4332	152	430	247	190.5	133.4	9-3/4″	54	147
RR-20013			9405	330	608	247	190.5	133.4	9-3/4″	54	199
RR-20018			13025	457	765	247	190.5	133.4	9-3/4″	54	204
RR-20024			17385	610	917	247	190.5	133.4	9-3/4″	54	279
RR-20036			26049	914	1222	247	190.5	133.4	9-3/4″	54	383
RR-20048			34741	1219	1527	247	190.5	133.4	9-3/4″	54	483
RR-3006	300	170	6997	153	485	311	241.3	165.1	12-1/4″	58	200
RR-30012			13947	305	638	311	241.3	165.1	12-1/4″	58	312
RR-30018			20889	457	790	311	241.3	165.1	12-1/4″	58	385
RR-30024			27850	609	943	311	241.3	165.1	12-1/4″	58	469
RR-30036			41843	915	1247	311	241.3	165.1	12-1/4″	58	628
RR-30048			55745	1219	1552	311	241.3	165.1	12-1/4″	58	780
RR-4006	400	230	9319	152	538	358	279.4	190.5	14-1/8″	65	303
RR-40012			18700	305	690	358	279.4	190.5	14-1/8″	65	399
RR-40018			28018	457	843	358	279.4	190.5	14-1/8″	65	453
RR-40024			37400	610	995	358	279.4	190.5	14-1/8″	65	597
RR-40036			56037	914	1300	358	279.4	190.5	14-1/8″	65	792
RR-40048			74737	1219	1605	358	279.4	190.5	14-1/8″	65	980
RR-5006	500	284	11164	153	577	397	304.8	203.2	15-5/8″	79	432
RR-50012			22256	305	730	397	304.8	203.2	15-5/8″	79	589
RR-50018			33347	457	882	397	304.8	203.2	15-5/8″	79	680
RR-50024			44440	609	1035	397	304.8	203.2	15-5/8″	79	816
RR-50036			66768	915	1339	397	304.8	203.2	15-5/8″	79	1002
RR-50048			88951	1219	1644	397	304.8	203.2	15-5/8″	79	1224

配件	平面鞍座	溝槽式鞍座	傾斜式鞍座	底座	安裝塊	底座式吊耳	柱塞式吊環
承載能力 ton(kN)
5 (45)	A-53 2	A-53G 2	–	–	AW-51, AW-53 2	REB-5 2	REP-5 2
10 (101)	A-12, A-102F 3	A-102G 3	CAT-103)	JBI-10	RB-10, AW-102	REB-10	REP-10 3
15 (142)	–	A-152G	CAT-10	–	RB-15	REB-15	REP-15
25 (232)	A-29	A-252G	CAT-50	JBI-25	RB-25	REB-25	REP-25
30 (295)	A-29	A-252G	CAT-50	–	RB-25	–	–
50 (498)	–	–	CAT-100	JBI-50	–	–	–
75 (718)	–	–	CAT-100	–	–	–	–
95 (933)	–	–	CAT-100	–	–	–	–
